AWR808 智能化溫室氣體通量在線監測系統
一、用途：在野外苛刻的環境中能夠確定森林、湖泊、農田、城市、草原、濕地、苔原、海洋等生態系統中CO2通量、H2O通量（E）、潛熱通量（LE）、顯熱通量（H）及土壤呼吸、土壤水分、土壤溫度等數據。主要用于邊界層氣象研究、碳水循環研究、遙感數據驗證、生態系統碳水收支研究等。

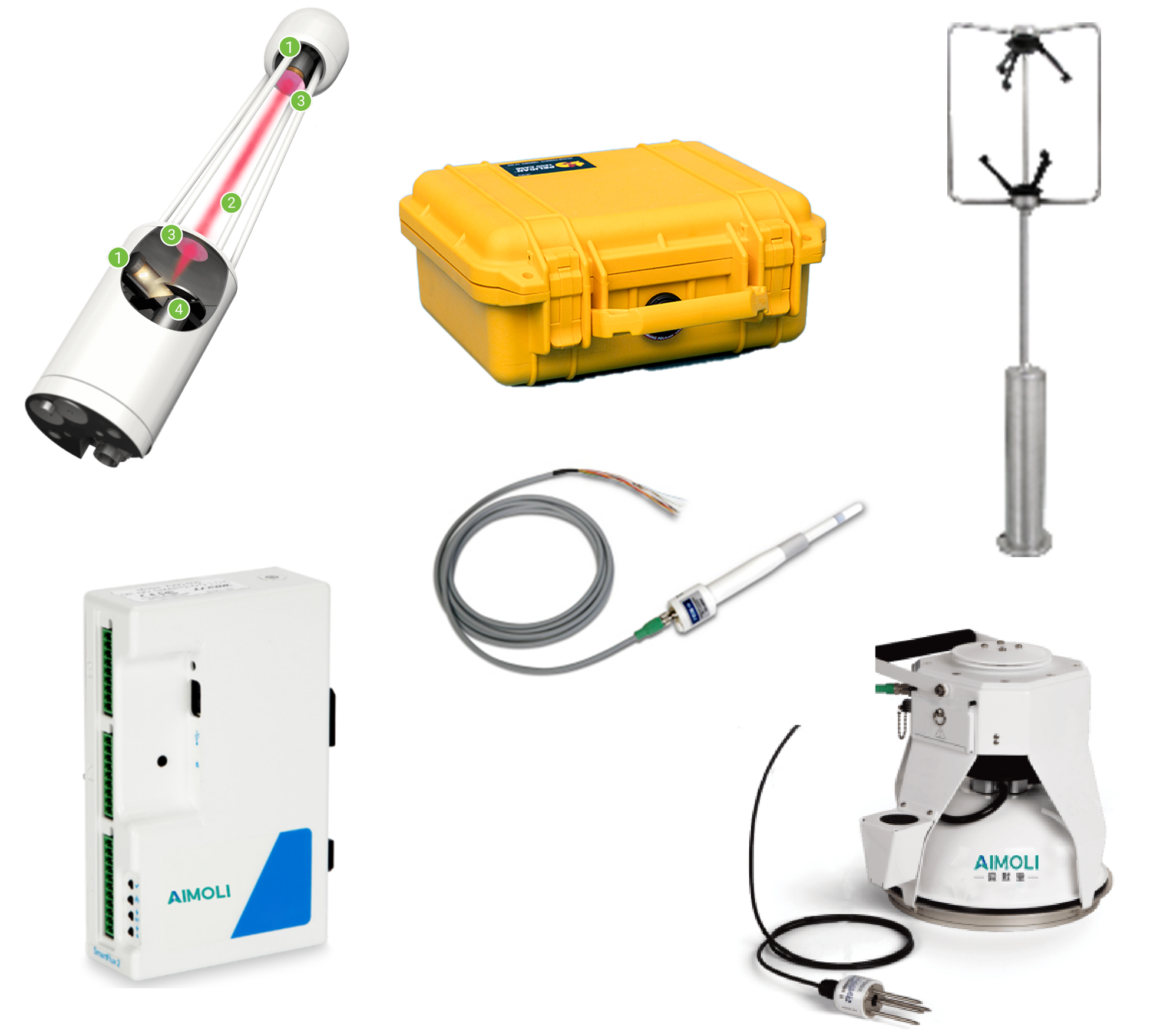

二、配置要求：開路式CO2/H2O分析儀：1個，三維超聲風速儀：1個，實時在線通量計算模塊：1個，防水機箱：1個，通量數據分析處理軟件：1個，便攜式CO2/H2O分析儀：1個，智能測量室1個，充電鋰電池2個，土壤水分溫度傳感器1個，物聯采集終端：1個，太陽能板及供電系統：1套。
三、技術參數：
1.系統要求：
1.1 操作環境：-25～50℃；
1.2 電源：10.5～30 VDC；
1.3 數據存儲：工業級16G USB 存儲設備；

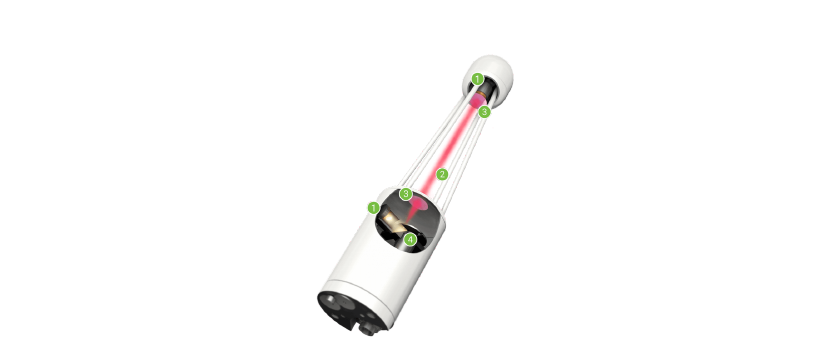

2.高頻CO2 /H2O分析儀
2.1數據通信：以太網
2.2功耗：典型4w@25℃
2.3檢測器：熱電堆冷卻硒化鉛檢測器
2.4 基礎采樣頻率：100Hz
2.5帶寬：可選5、10或20 Hz
2.6 CO2分析器
2.6.1測量范圍：0～3000μmol mol-1
2.6.2準確度<1%
2.6.3 RMS噪聲(典型@370μmol•mol-1 CO2)：10Hz：≤0.11μmol mol-1
2.6.4零點漂移(℃-1)：≤±0.1μmol mol-1
2.7 H2O分析器
2.7.1校準范圍 ：0～60mmol mol-1
2.7.2準確度<1%
2.7.3 RMS噪聲(典型@ 10mmol/molH2O )：10Hz：≤0.0047mmol mol-1
2.7.4零點漂移 (℃-1)：≤±0.03 mmol/mol
3. 實時在線通量計算模塊
3.1實時在線實現通量數據全處理；
3.2精確的GPS/PTP時鐘同步，確保三維超聲風速儀和氣體分析儀數據同步；
3.3可直接給三維超聲風速儀供電，支持三維超聲風速儀數字信號采集；
4渦度相關數據處理軟件
4.1可實現實地的頻譜修正、平面擬合等總計58種高級功能；
4.2數據全圖中可快速查看所有數據。也可查看數據統計結果，還可快速辨識時間序列上可能需要插補的區域；
4.3允許查看監測點地圖，并可在足跡計算功能中，對觀測塔附近想要包含的區域進行作圖。
4.4可輸出多種數據格式，包括Excel、.CSV、JSON、MATLAB、NETCDF及和馬普所在線插補工具兼容的數據格式；

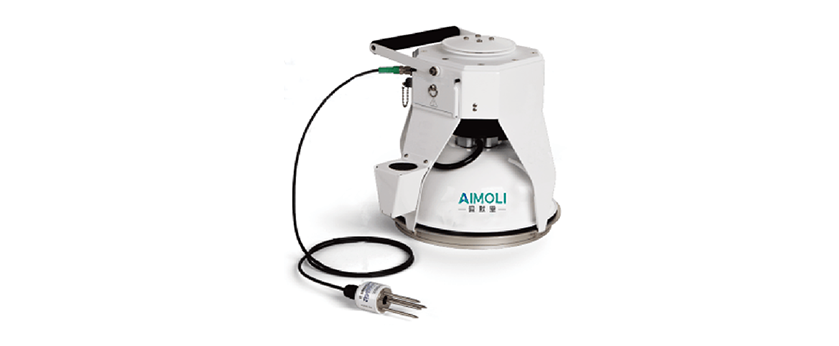

5智能測量室
5.1測量室直徑：≥20cm；
5.2測量土壤面積：≥300cm2；
5.3空氣溫濕度傳感器測量范圍：-20~70℃；
5.4空氣溫濕度傳感器準確度：±0.5℃@0~70℃；
5.5壓力傳感器測量范圍：50~110kPa；
5.6壓力傳感器準確度：±0.4kPa；
5.7壓力傳感器分辨率：1.5Pa；
5.8內存：≥8GB；
5.9 GPS準確度：≥2.5mCEP；
6三維超聲風速儀
6.1工作原理：是利用超聲波時差法來實現風速的測量。時差法是利用超聲波在順風和逆風路徑上傳播的速度差來確定風速，它可以完全消除由于安裝高度、溫度、濕度和壓差等對測量帶來的影響。
6.2特點：三維超聲風速儀強健、穩固，幾乎無需日常維護，適用于各種環境下的通量研究。
6.3風速：范圍0~65m/s；準確度：＜1.5%RMS@12m/s；分辨率：≤0.01m/s
6.4風向：范圍≤0~359°；準確度：2°@12m/s；分辨率：≤0.1°
6.5超聲溫度：范圍-40℃~﹢70℃；分辨率0.01℃
6.6測量：內部采樣頻率32Hz；輸出頻率1, 2, 4, 8, 10, 16, 20, 32Hz

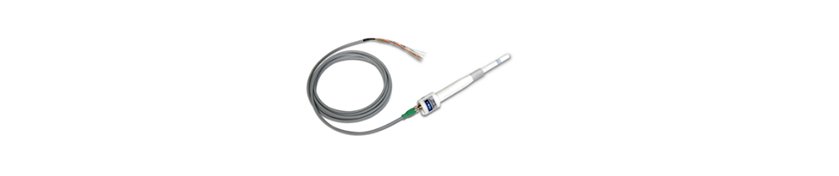

7土壤水分溫度傳感器
7.1測量參數：土壤水分含量和土壤溫度
7.2量程和精度：0-70%，±3%；-40-60℃，±0.5℃
7.3結構：不銹鋼探針
7.4探針長度：5cm
8便攜式CO2/H2O分析儀（參考LI-870 分析儀）
8.1CO2 測量：范圍：0-20000 ppm；準確度：讀數的1.5%
8.2H2O 測量：范圍：0~60 mmol/mol；準確度：讀數的1.5%
8.3測量頻率：1 Hz
8.4工作環境：-20 ~ 45 ℃，0~95% RH 非冷凝
8.5工作壓力：50~110 kPa
8.6測量原理：NDIR，非色散紅外氣體分析儀
9可充電鋰電池
9.1鋰電池充電方式，支持市電、太陽能、風能、車載等多種充電方式及接口；
9.2鋰電池容量，在沒有風光支持的情況下，可支持系統連續工作不低于48小時；

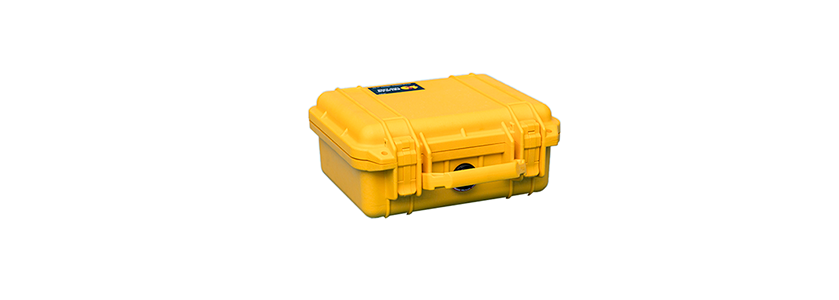

10防水機箱
10.1帶有可固定底座防水機柜，底座高度不低于25cm;
10.2防水機箱防護等級不低于IPX-4，具有全方位和角度的潑濺防水保護功能。
10.3防水機箱帶有開關門記錄、觀測人員記錄功能，

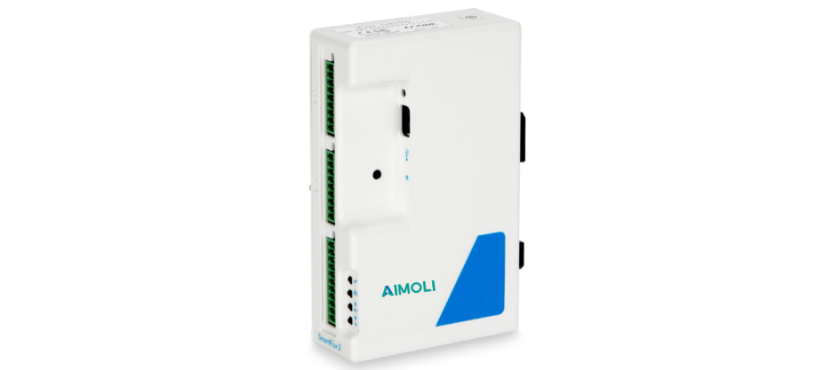

11物聯采集終端
11.1支持無線數據傳輸，通過4G/5G網絡可連接云服務平臺；
12太陽能板及供電系統
12.1系統采用風光互補發電方式供電
